Забивные опоры для быстровозводимых фундаментов. Этапы монтажа секционного ограждения.

Фото 2014 года
Просмотров: 1405
Приморский край, Владивосток
На фотографиях - вовсе не амуниция древнего охотника, а новые забивные опоры для быстровозводимых забивных фундаментов, используемых для строительства заборов, теплиц и иных конструкций, имеющих в конструкции металлические стойки в качестве несущего каркаса. С помощью таких забивных фундаментов строительство секционных ограждений происходит и быстро, и качественно, а само ограждение отличается эстетической красотой и длительным сроком эксплуатации.
Автор фото: СМУ-25 ("БЕЗ БЕТОНА") | www.bezbetona.ru
реклама
Компания "СМУ-25" (бренд "Без бетона") занимается установкой во Владивостоке и Приморском крае секционных заборов, заборов из профнастила, ограждений для режимных объектов, а также ворот различной конструкции (откатные, распашные), винтовых и забивных фундаментов, автоматики для откатных ворот. Компания предлагает комплектующие для ворот откатных, шлагбаумы, защитные элементы забора, фурнитуру для забора и многое другое. Производим обучение по устройству заборов и винтовому фундаменту. Адрес компании: г. Владивосток, ул. Днепровская, 90А. Телефон +7 (423) 208-8000.

Забивная опора применяется для установки металлических или деревянных стоек различного сечения для модульных ограждений, теплиц, навесов, беседок, арок, дорожных знаков. Забивается в грунт на глубину от 50 см. Забивка опоры в грунт производится с помощью ручного, пневматического или электрического инструмента. Не требует бетонных и земляных работ, чем значительно сокращает время монтажа. Сезонность монтажа - отсутствует.

Преимущества забивных фундаментов:

  • нет земляных работ
  • защита горячим цинкованием
  • монтаж каждой опоры за 60 секунд
  • низкая стоимость
  • возможность повторного использования
  • всесезонность монтажных работ

Опоры изготовлены из листовой стали Q235 по стандарту ISO 630 Fe360A с толщиной 3-5 мм. Отечественные аналоги материала: СтЗкп - сталь конструкционная углеродная обыкновенного качества (ГОСТ 380-2005). Для повышения антикоррозионных свойств поверхность опоры - горячеоцинкованная согласно DIN EN ISO 1461. Толщина цинкового покрытия составляет не менее 55 мкм.

Разновидности забивных опор, используемых в строительстве модульных ограждений:

  • Серия ОЗ-60 "Стрела" длина 830 / 1200 мм, толщина стенки 3 мм, применение: для опоры круглого сечения диаметром 60 мм, крепление опора-столб: кольцо обжимное.
  • Серия ОЗ-60х60 "Стрела" длина 850 / 1200 / 1500 мм, толщина стенки 3 мм, применение: для опоры квадратного сечения размером 60х60 мм, крепление опора-столб: саморезы.
  • Серия ОЗ-50х50 "Гарпун" длина 850 мм, толщина стенки 2 мм, применение: для опоры квадратного сечения размером 50х50 мм, крепление опора-столб: саморезы.

Монтаж производился в г. Владивостоке, сентябрь 2014 года бригадой строителей компании "СМУ-25". Данные ограждения, ворота, калитки и забивной / винтовой фундамент поставляются компанией "СМУ-25". Осуществляется продажа в г. Владивосток и г. Москва с доставкой заказчику транспортными компаниями по всей России.

Забивные опоры Забивные опоры "Стрела" и "Гарпун" для быстровозводимых фундаментов из оцинкованной стали.
Комплект установочного оборудования и рабочего Комплект установочного оборудования и рабочего инструмента для монтажных работ на объекте: опоры забивные, стойки круглые, стойки квадратного сечения, сетка, кольца обжимные, метизы, хомуты, отбойный молоток, кувалда, уровень трубный и пр.
Забивка опоры в грунт с помощью отбойного Забивка опоры в грунт с помощью отбойного молотка.
Установка металлической стойки квадратного Установка металлической стойки квадратного сечения в опору с контролем по трубному уровню.
Фиксация столба в опоре с помощью Фиксация столба в опоре с помощью саморезов.
Монтаж секции из сварной сетки на Монтаж секции из сварной сетки на столбы.
Фиксация сетки ко столбу при помощи Фиксация сетки ко столбу при помощи металлического хомута.
Горизонтальный паз в хомуте обеспечивает удобный Горизонтальный паз в хомуте обеспечивает удобный адаптивный монтаж, а контргайка обеспечивает надёжность разборного соединения.

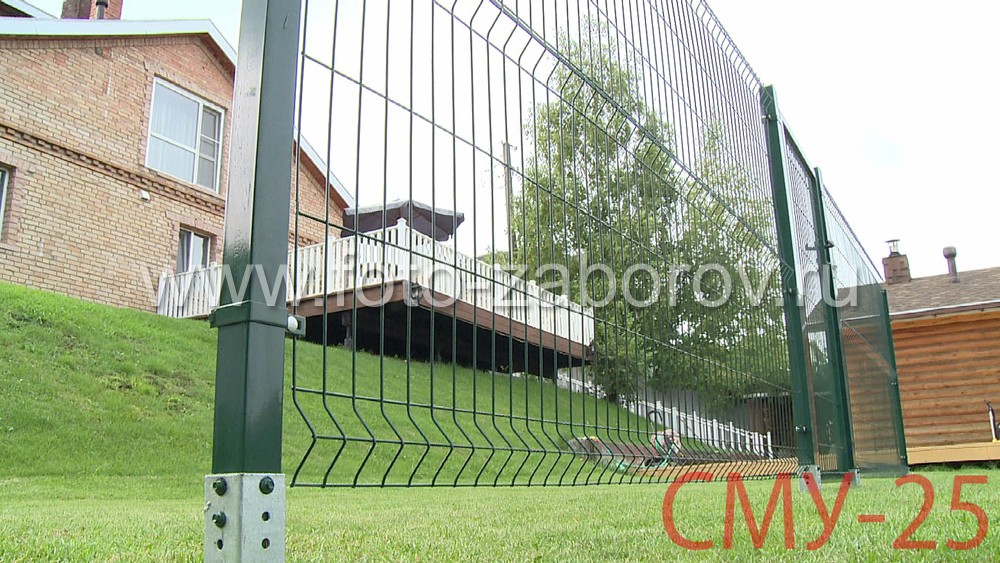

Собранная секция модульного Собранная секция модульного забора.
Собранная секция модульного Собранная секция модульного забора.
Калитка модульного забора из сварной Калитка модульного забора из сварной сетки.
Изогнутая форма сетки обеспечивает ограждению Изогнутая форма сетки обеспечивает ограждению дополнительную жесткость и прочность конструкции.
Замок калитки оснащен защёлкой с удобной ручкой Замок калитки оснащен защёлкой с удобной ручкой для открытия.
Специальные петли обеспечивают плавность хода при Специальные петли обеспечивают плавность хода при открытии калитки в течение всего срока службы.
Комплект заготовок для установки столбов круглого Комплект заготовок для установки столбов круглого сечения.
Забивная опора круглого сечения Забивная опора круглого сечения "Стрела", установленная в грунт.
Для фиксации круглого столба в опоре достаточно Для фиксации круглого столба в опоре достаточно надеть обжимное кольцо.
Обжимное кольцо надёжно удерживает столб Обжимное кольцо надёжно удерживает столб ограждения в забивной опоре.
Работа монтажной бригады по установке ограды из Работа монтажной бригады по установке ограды из сварной сетки.
Секции ограждения из сварной сетки надежно Секции ограждения из сварной сетки надежно притянуты к круглому столбу соответствующими хомутами.
Декоратиный шар-наболдашник на столбе придает Декоратиный шар-наболдашник на столбе придает ограждению аккуратный целостный внешний вид.
Дизайн, технологии, материалы: забивные опоры Стрела и Гарпун, кольца обжимные, саморезы, опоры металлические квадратного и круглого сечения, модульное ограждение из сварной сетки.

Комментарии

Andrey
25.10.2014
Для чего наконечники опор разной формы? Почему нельзя использовать все одного вида? И тогда где и какие использовать?
СМУ-25
25.10.2014
Различие в разном сечении столбов (опор).
Сайт БезБетона.ру
Влад
31.10.2014
Отдельно комплекты продаете или только под ключ забор с вашей установкой можно заказать?
Сму-25
01.11.2014
Можно отдельно и можно "под ключ". т8(423)208-8000.
Ольга
26.03.2016
Какая цена у забивных опор на глубину 50-60 см? И есть ли под брус 15Х15 см?
Сму-25
27.03.2016
В наличии имеются забивные опоры длиной 850 мм, под брус 80х80мм.
Цена 866 руб. за шт.
Михаил
07.07.2017
Нужна опора под брус 200х200.
Такое возможно?
Сму-25
09.07.2017
конт. тел 8(423)208-8000
